Conçu par des ingénieurs Méthodes, EQUINOXE est un véritable outil de chiffrage et d’aide à l’organisation du travail. Facile à utiliser, EQUINOXE ne prend aucune décision à votre place mais vous permet de choisir les meilleures options d’organisation en fonction de vos propres critères. EQUINOXE s’adresse aux services Méthodes, Devis, Production et est employé pour les Projets afin de simuler et de choisir les organisations bien avant la mise en place.
Principales caractéristiques
Calcul des temps opératoires Utilisation des standards MTM-1, MTM-2, UAS, MTS, SAM et des standards de 3 ème et 4 ème niveau (bâtis à partir du MTM-2) permettant de chiffrer des opérations de montage, manutention, préparation peinture, ferrage, administratives.

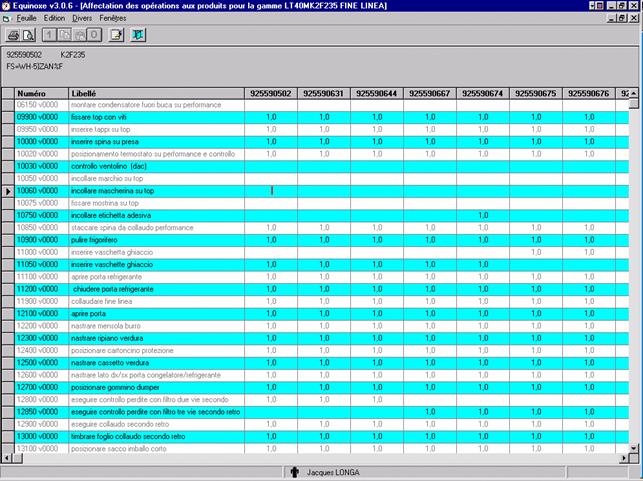

Gammes Constitution de gammes multi-produits.

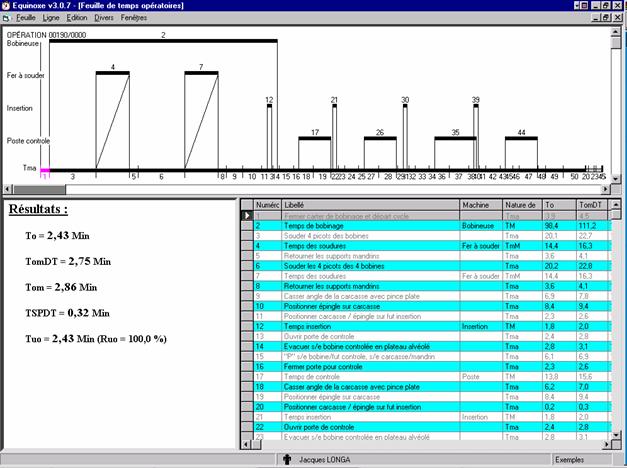

Calcul et simogramme du cycle d’opérateurs engagés sur une ou plusieurs machines.
Equilibrages Equilibrage de ligne mono produit et multi produits (mixte de production).
Mise à jour suivant les modifications de gamme.
Edition des documents de fabrication.
Calculs d’accoutumance et de montée en cadence.
Cotation ergonomique des postes de travail Chiffrage du risque ergonomique liés aux membres supérieurs.
Cartographie des risques atelier par atelier.
Simulation des risques encourus.
Synthèses
Valeur ajoutée par poste et par produit.
Ventilation des temps selon leur nature (contrôle, outillage, qualité, transformation, …).
Calcul du coût main d’œuvre global par produit.
Logiciel multi utilisateurs, multilingue
EQUINOXE est un logiciel multi utilisateurs. Il fonctionne soit avec une base Oracle, soit ave une base SQL Server, soit avec des bases de données de type Access.
Il est disponible en anglais, allemand, espagnol, portugais et italien.
Elément de travail : résultat du fractionnement du travail en portions homogènes, aisément identifiables et chiffrables.
Principaux attributs :
désignation,
nature de travail (temps main, temps machine, temps main-machine),
temps : obtenu par saisie directe ou résultant d’une analyse gestuelle (MTM, MTS, SAM, UAS),
coefficient de repos,
fréquence de réalisation dans le cycle opératoire.
Exemples : approvisionner, se déplacer, visser, saisir, évacuer, ...
Opération : regroupement d’éléments de travail en une seule étape de transformation ou de montage. Elle est valorisée en gamme (temps), et est réalisée sur une unité matérielle (poste, machine, installation) définie à l’origine par les services méthodes.
Principaux attributs :
numéro ou code,
désignation,
nombre de pièces réalisées à chaque cycle opératoire,
temps obtenu par calcul à partir des éléments de travail.
Exemples : montage bride avant gauche, contrôle état de surface, usinage palier, …
Le chiffrage d’une opération peut être validé par un responsable.
Une opération validée ne peut plus être modifiée. Elle comporte une date de début et une date de fin de validité.
Une nouvelle version modifiable d’une opération validée est créée par simple Copier / Coller.
une nature d’activité (liste figée définie par le pilote de l’application),
une couleur représentant la notion de valeur ajoutée (Rouge / Vert).
EQUINOXE fait la synthèse de ces critères au niveau de chaque gamme.
Vous connaissez donc la ventilation des temps par rubriques ou natures d’activité (contrôle, qualité, manutention, outillage, montage, …), la part de la valeur ajoutée ainsi que les éléments et opérations générant de la non-valeur ajoutée.
MTM est un procédé qui analyse tous les gestes ou mouvements élémentaires nécessaires à la réalisation d'une opération manuelle.
Il assigne à chacun des mouvements de base ainsi identifiés un temps standard prédéterminé qui dépend de la nature du geste et des conditions dans lesquelles il est accompli.
Ces temps d'exécution, correspondant à un travail effectué à l'allure 100, sont regroupés sur une table simple qui supprime le recours au chronométrage pour la mesure de tous les travaux manuels exécutés dans toutes les branches de l'industrie.
MTM ne doit cependant pas être uniquement considéré comme une table de temps.
C'est avant tout un outil irremplaçable de simplification du travail, et son utilisation doit être orientée vers l'amélioration des méthodes.
MTM se décline en 3 niveaux, dont l’emploi dépend de la durée du cycle observé :
MTM-1 pour les cycles dont la durée n'excède pas 1 minute,
MTM-2 pour les cycles de 1 à 10 min,
MTM-3 pour les cycles supérieurs à 10 min.
MTS, UAS et SAM sont des méthodes d’analyses gestuelles de même niveau que MTM-2.
EQUINOXE est agréé par l’Association MTM française.
les équilibrages ne sont pas automatiquement réalisés par EQUINOXE en fonction d’éventuelles contraintes introduites au niveau des opérations et entre les opérations et les postes. Vous affectez ou déplacez des opérations à des postes : EQUINOXE recalcule instantanément toutes les grandeurs (charge, engagement des postes de travail, nombre d’opérateurs, engagement global, temps total main d’œuvre, …).
Vous avez la connaissance complète de la ligne, des produits, de la gamme. EQUINOXE vous décharge de tous les calculs fastidieux pour vous permettre d’optimiser l’équilibrage.
Vous pouvez facilement :
déplacer des opérations d’un poste de travail à un autre,
réordonner les opérations à l’intérieur d’un poste,
dupliquer des postes,
définir l’effectif sur chaque poste,
ajouter les opérations qui dépendent du nombre de postes ou de la répartition du travail (tirer palette, pousser palette, déplacements, monter, tourner appareil, …)
EQUINOXE fait la différence entre un équilibrage réalisé pour une ligne en continue (type ligne de montage automobile) et un équilibrage réalisé pour une ligne constitué de postes qui ne sont pas enchaînés.
Les équilibrages sont mis à jour par EQUINOXE en fonction des modifications faites sur les gammes.
Lorsqu’un équilibrage est terminé, il peut être validé par le responsable
Un équilibrage validé ne peut plus être modifié et n’évolue plus, même si la gamme est modifiée. Il comporte une date de début et une date de fin de validité.
Vous créez une nouvelle version modifiable d’un équilibrage validée par simple Copier / Coller.
EQUINOXE implémente la méthode de cotation ergonomique OCRA (OCcupational Repetiitive Action).
Cette méthode calcule le risque d’apparition de troubles musculo-squelettiques au niveau des membres supérieurs.
Elle prend en compte :
la posture de la main, du poignet, du coude et de l’épaule,
l’effort déployé,
la fréquence des gestes (temps de cycle),
la fréquence et la durée des périodes de récupération.
Elle ne tient pas compte de l’environnement de l’opérateur :
conditions d’ambiance telles que température et hygrométrie (à part conditions extrêmes),
relations humaines au travail,
environnement familial,
…
Elle est basée sur l’analyse des actions techniques effectuées par l’opérateur durant son cycle de travail.
Une action technique peut être définie comme une action qui amène une activité biomécanique des membres supérieurs.
Le risque ergonomique encouru par un opérateur est caractérisé par un indice qui est le rapport entre le nombre d’actions techniques effectuées par l’opérateur et le nombre maximal d’actions techniques qu’il devrait faire compte tenu des conditions de réalisation du travail.
Dans EQUINOXE, la saisie des informations de base se fait au niveau des éléments de travail :
nombre d’actions techniques réalisées dans l’élément,
classe d’effort selon l’échelle Borg,
pourcentage du temps pendant lequel :
la main effectue un pincement,
la main effectue un serrage,
le poignet est sollicité,
le coude est sollicité,
l’épaule est sollicitée,
des conditions particulièrement défavorables apparaissent (pression localisée sur une partie du corps, vibrations, mouvements irréguliers, saccadés ou avec recul, nécessité d’une grande précision gestuelle, objets glissants, températures extrêmes).
L’indice OCRA est calculé au niveau :
d’une opération (cas de postes individuels),
de l’équilibrage, pour chaque poste de travail.
Diagramme de l’indice OCRA calculé pour chaque poste d’une ligne :
Un produit peut avoir plusieurs gammes dans EQUINOXE, chaque gamme correspondant à une étape de fabrication ou un atelier (câblage, pré-montage, montage, emballage, …).
EQUINOXE calcule une synthèse pour chaque produit (synthèse parfois appelée feuille de temps méthodes) en considérant toutes les gammes et tous les équilibrages de référence validés du produit.
EQUINOXE ne nécessite pas de caractéristique particulière (mémoire RAM, disque dur, processeur, écran) par rapport à celles nécessaires à un bon fonctionnement de Windows.
Logiciels requis
Version « Access »
Aucun autre logiciel n’est nécessaire.
Version SQL Server
SQL Server 7 ou SQL Server 2000 doit être installé sur un serveur NT ou un poste de travail NT.
EQUINOXE ne fonctionne pas avec les versions antérieures de SQL Server (notamment 6.5).
Version Oracle
Oracle 7.3.4 ou Oracle 8 doit être installé sur un serveur.
